IXTQ120N20P

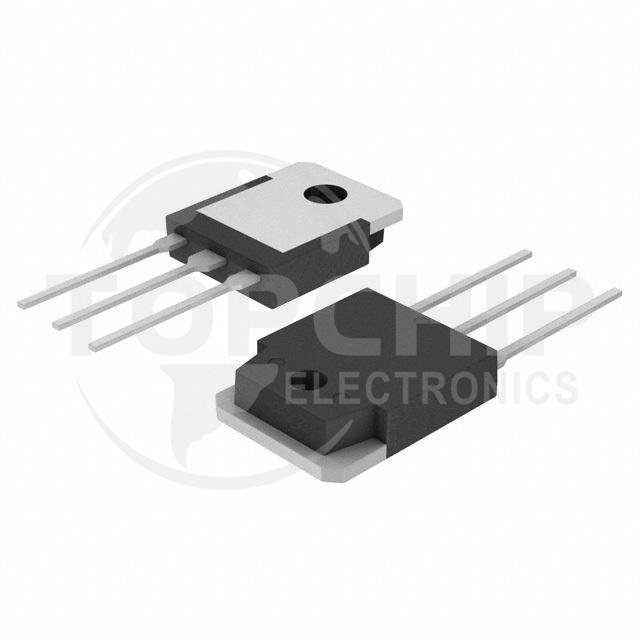

Image is for reference, please contact us to get the real picture

Manufacturer Part
IXTQ120N20P
Manufacturer
Wickmann / Littelfuse
Description
MOSFET N-CH 200V 120A TO3P
Category
Discrete Semiconductor Products
Family
Transistors - FETs, MOSFETs - Single
Series
-
In Stock
10360
Datasheets
-

IXTQ120N20P Specifications

  • Series:PolarHT™
  • Package:Tube
  • Part Status:Active
  • FET Type:N-Channel
  • Technology:MOSFET (Metal Oxide)
  • Drain to Source Voltage (Vdss):200 V
  • Current - Continuous Drain (Id) @ 25°C:120A (Tc)
  • Drive Voltage (Max Rds On, Min Rds On):10V
  • Rds On (Max) @ Id, Vgs:22mOhm @ 500mA, 10V
  • Vgs(th) (Max) @ Id:5V @ 250µA
  • Gate Charge (Qg) (Max) @ Vgs:152 nC @ 10 V
  • Vgs (Max):±20V
  • Input Capacitance (Ciss) (Max) @ Vds:6000 pF @ 25 V
  • FET Feature:-
  • Power Dissipation (Max):714W (Tc)
  • Operating Temperature:-55°C ~ 175°C (TJ)
  • Mounting Type:Through Hole
  • Supplier Device Package:TO-3P
  • Package / Case:TO-3P-3, SC-65-3
